    RDA组合密封|活塞密封圈沟槽尺寸与规格表




RDA组合密封/活塞密封圈



一.性能与用途

    RDA组合旋转密封由一个密封环和一

href="kzfn/jrda4.JPG"

个弹性施力的O型圈和两个L型挡圈组合而

成。密封面轮廊的专门设计以适应高压和

低速,密封环背面,设计成内凹弧形,使

之增加接触面,并防止密封环随杆或轴产

生旋转。应用于工程机械、建筑机械及汽

车设备等。

二.特点

◇启动时不爬行、无粘滞现象

◇摩擦力小

◇沟槽简单且尺寸小

◇抗磨性及尺寸稳定性好

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
    挡 圈: 尼龙PA或聚甲醛POM
四.工况条件

速    度

压力范围

温度范围

介    质

0.5 m/s

0 ~ 36 Mpa

-30℃ ~ +200℃
(取决于O型圈材料)

石油基液压油、难燃液压液、水和其它,取决于O型圈材质

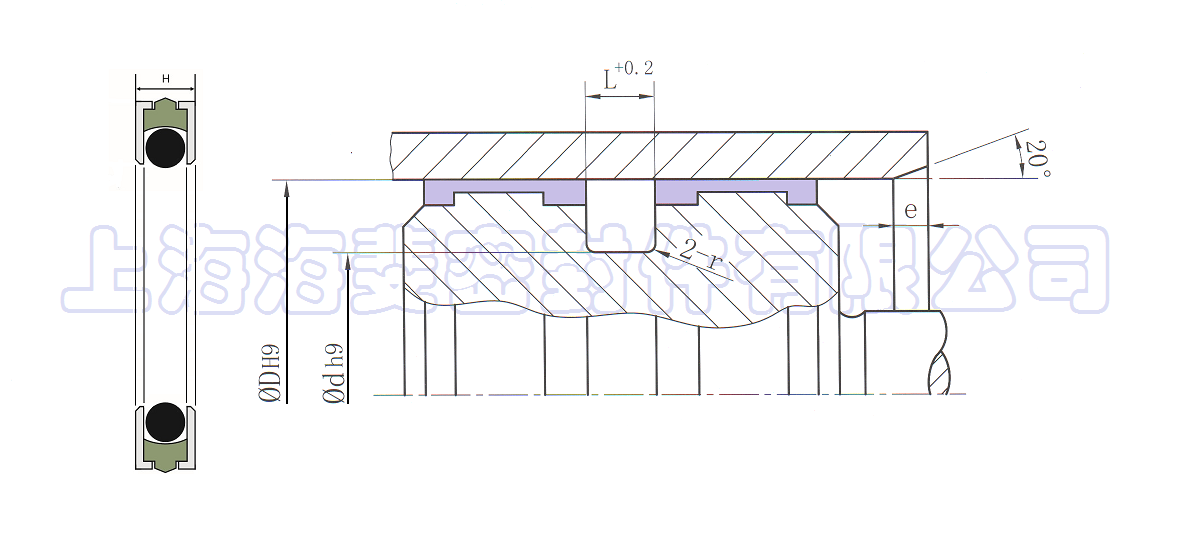

五.RDA组合密封产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

    RDA组合密封安装尺寸

缸径

沟槽直径

沟槽宽度

高度

最大径向间隙S max

O型圈截面

D H9

d h9

L+0.2

h

10 Mpa

25-36 Mpa

d2

50-124

D-16

8

7.5

0.45-0.35

0.35-0.30

3.53

125-199

D-20.0

10

9.5

0.55-0.45

0.45-0.35

6.99

200-600

D-26.0

13

12.5

0.60-0.55

0.50-0.45

8.40

六.RDA组合密封规格表 (单位:mm)
订货号
缸径
沟槽直径
沟槽宽度
高度
e
D h9
d h9
L +0.2
H
RDA 0500
50
34
8
7.5
7
RDA 0560
56
40
8
7.5
7
RDA 0630
63
47
8
7.5
7
RDA 0700
70
54
8
7.5
7
RDA 0800
80
64
8
7.5
7
RDA 0900
90
74
8
7.5
7
RDA 0950
95
79
8
7.5
7
RDA 1000
100
84
8
7.5
10
RDA 1100
110
94
8
7.5
10
RDA 1150
115
99
8
7.5
10
RDA 1200
120
104
8
7.5
10
RDA 1250
125
105
10
9.5
10
RDA 1300
130
110
10
9.5
10
RDA 1400
140
120
10
9.5
10
RDA 1500
150
130
10
9.5
10
RDA 1600
160
140
10
9.5
10
RDA 1800
180
160
10
9.5
10
RDA 1900
190
170
10
9.5
10
RDA 2000
200
174
13
12.5
12
RDA 2200
220
194
13
12.5
12
RDA 2250
225
199
13
12.5
12
RDA 2500
250
224
13
12.5
12
RDA 2800
280
254
13
12.5
12
RDA 2900
290
264
13
12.5
12
RDA 3000
300
274
13
12.5
12
RDA 3200
320
294
13
12.5
15
RDA 3500
350
324
13
12.5
15
RDA 3800
380
354
13
12.5
15
RDA 4000
400
374
13
12.5
15
RDA 4200
420
394
13
12.5
15
RDA 4500
450
424
13
12.5
15
RDA 4800
480
454
13
12.5
15
RDA 5000
500
474
13
12.5
15
RDA 560
560
534
13
12.5
15
RDA 5800
580
554
13
12.5
15
RDA 6000
600
574
13
12.5
15
RDA
13
12.5
15

如需规格型号不在本目录中.请直接与本公司联系
