    孔用薄型格莱圈(方型圈)SPGO沟槽尺寸与规格表




孔用薄型格莱圈(方型圈)SPGO



一.性能与用途

    由一个抗磨的填充聚四氟乙烯(PTFE)环

点击查看大图

和O形橡胶密封圈组成。O形圈提供预紧力,

可对PTFE方形环的磨损起补偿作用。液压系统

.往复运动,在高压和低压及高频工况下的双

向活塞密封。这是一种大范围应用的标准组合

密封。

二.特点

滑动材料用填充聚四氟乙烯,此密封件具有很底的摩擦阻力,消除了爬行,确保有很高的

耐磨性。因单个密封件有双向密封能力,故省去了安装空间。

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

1.5 m/s

0 ~ 35 Mpa

-30℃ ~ +200℃
(取决于O型圈材料)

通用石油基液压油,水、乙二醇液压油,油-水乳化型液压油

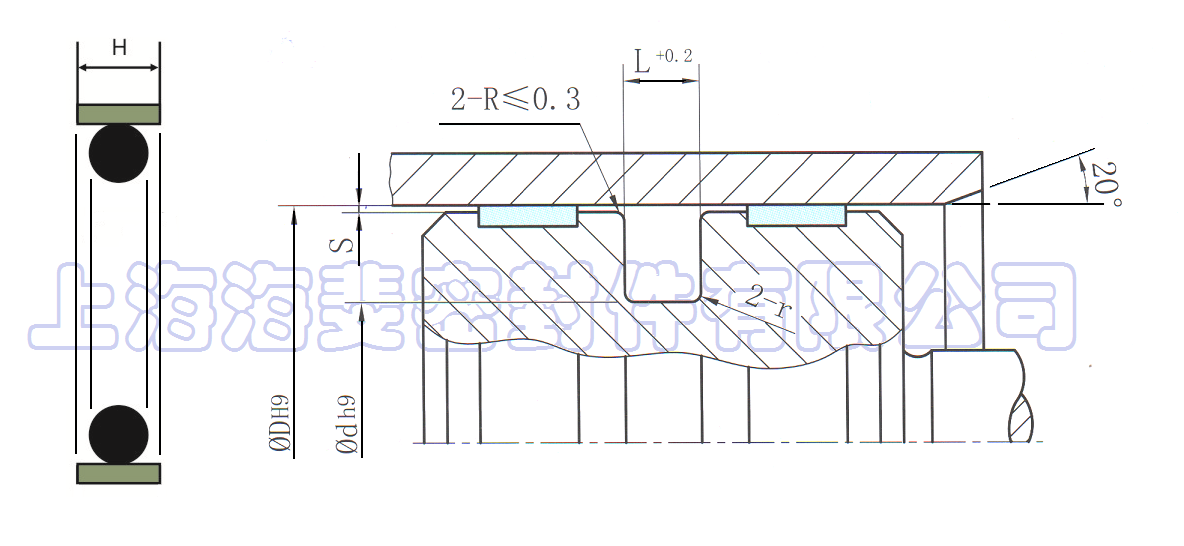

五.孔用薄型格莱圈(方型圈)SPGO产品按装结构图及沟槽尺寸 (单位:mm)



点击查看大图

    SPGO型安装尺寸

缸径

沟槽直径

沟槽宽度

高度

最大径向间隙S max

O型圈截面

D H9

d h9

L+0.2

H

10 Mpa

20 Mpa

30 Mpa

d2

15-29.9

D-6.0

3.2

3.0

0.40

0.25

0.15

2.4

30-62.9

D-8.5

4.0

3.8

0.40

0.25

0.20

3.5

63-169.9

D-14.0

6.5

6.3

0.50

0.35

0.25

5.7

170-400

D-20.0

10.0

9.8

0.70

0.50

0.30

8.4

六.孔用薄型格莱圈(方型圈)SPGO规格表 (单位:mm)
订货号
缸径
沟槽直径
沟槽宽度
D h9
d h9
L +0.2
SPGO 0200
20
14
3.2
SPGO 0250
25
19
3.2
SPGO 0300
30
21.5
4
SPGO 0315
31.5
23
4
SPGO 0320
32
23.5
4
SPGO 0350
35
26.5
4
SPGO 0355
35.5
27
4
SPGO 0400
40
31.5
4
SPGO 0450
45
36.5
4
SPGO 0500
50
41.5
4
SPGO 0530
53
44.5
4
SPGO 0550
55
46.5
4
SPGO 0560
56
47.5
4
SPGO 0600
60
51.5
4
SPGO 0630
63
49
6.5
SPGO 0650
65
51
6.5
SPGO 0700
70
56
6.5
SPGO 0710
71
57
6.5
SPGO 0750
75
61
6.5
SPGO 0800
80
66
6.5
SPGO 0850
85
71
6.5
SPGO 0900
90
76
6.5
SPGO 0950
95
81
6.5
SPGO 1000
100
86
6.5
SPGO 1050
105
91
6.5
SPGO 1100
110
96
6.5
SPGO 1120
112
98
6.5
SPGO 1150
115
101
6.5
SPGO 1200
120
106
6.5
SPGO 1250
125
111
6.5
SPGO 1300
130
116
6.5
SPNO 1350
135
121
6.5
SPGO 1400
140
126
6.5
SPGO 1500
150
136
6.5
SPGO 1600
160
146
6.5
SPGO 1700
170
150
10
SPGO 1800
180
160
10
SPGO 1900
190
170
10
SPGO 2000
200
180
10
SPGO 2100
210
190
10
SPGO 2200
220
200
10
SPGO 2240
224
204
10
SPGO 2300
230
210
10
SPGO 2400
240
220
10
SPGO 2500
250
230
10
SPGO 2600
260
240
10
SPGO 2700
270
250
10
SPGO 2800
280
260
10
SPGO 2900
290
270
10
SPGO 3000
300
280
10
SPGO 3100
310
290
10
SPGO 3200
320
300
10
SPGO 3400
340
320
10
SPGO 3500
350
330
10
SPGO 3600
360
340
10
SPGO 3750
375
355
10
SPGO 3800
380
360
10
SPGO 4000
400
380
10

如需规格型号不在本目录中.请直接与本公司联系
