    孔用旋转格来圈(方型圈)GNS沟槽尺寸与规格表




孔用旋转格来圈(方型圈)GNS



一.性能与用途

    孔用旋转格来圈(GNS)是由一个带旋转唇

点击查看大图

口的PTFE耐磨圈和一个作为预紧元件的橡胶O

型圈组成。用于密封有旋转或摆动运动的杆、

轴、销、旋转接头等处。它是一种可承受两

侧压力或交变压力作用的双向作用的旋转密

封圈。安装在ISO7425标准的沟槽中。也有

更高旋转速度的单作用结构。

二.特点

◇启动时不爬行,无粘滞现象

◇摩擦力小

◇沟槽简单且尺寸小.具有润滑腔

◇抗磨性及尺寸稳定性好

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

1 m/s

0 ~ 35 Mpa

-30℃ ~ +200℃
(取决于O型圈材料)

石油基液压油,难燃液,生物油,水和空气等.取决于O型圈材料

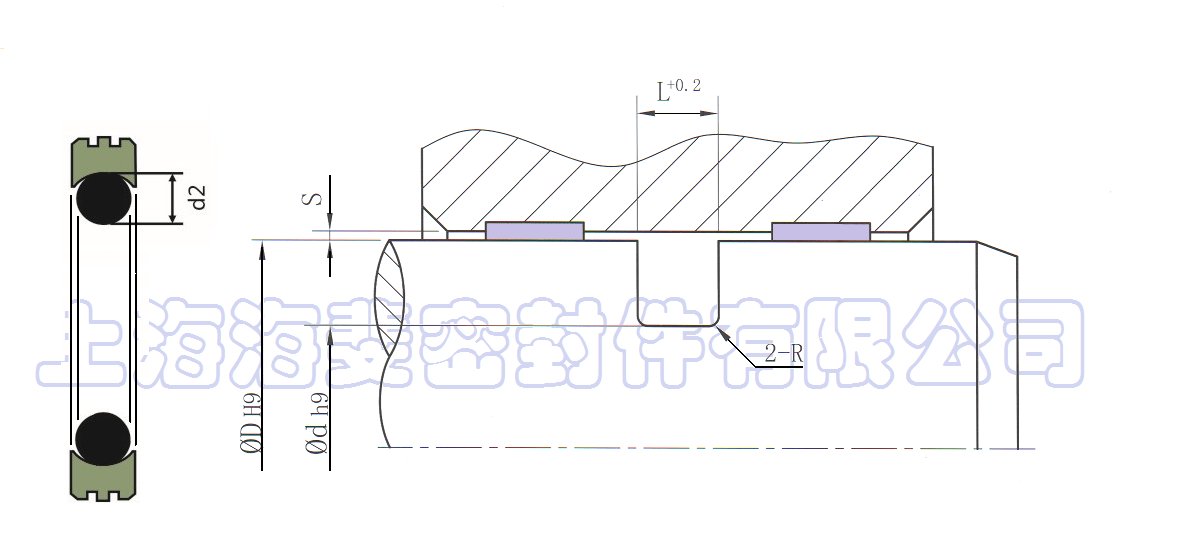

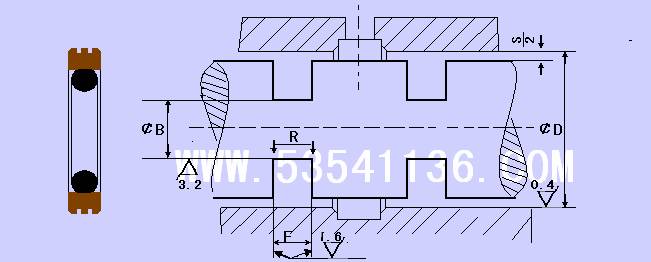

五.孔用旋转格来圈(方型圈)GNS产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

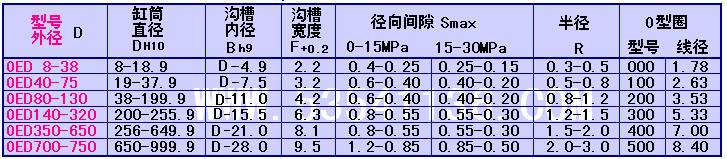

   孔用旋转格来圈(方型圈)GNS安装尺寸

缸空直径径D H9

沟槽直径

沟槽宽度

最大径向间隙S max

半径

O型圈截面

标准

适用范围

d h9

L+0.2

10 Mpa

20-35 Mpa

r1

d2

8-39.9

8-135

D-4.9

2.2

0.15

0.10

0.40

1.78

40-79.9

14-250

D-7.5

3.2

0.20

0.15

0.60

2.62

80-132.9

22-460

D-11.0

4.2

0.25

0.20

1.00

3.53

133-329.9

40-675

D-15.5

6.3

0.30

0.25

1.30

5.33

330-669.9

133-690

D-21.0

8.1

0.30

0.25

1.80

6.99

670-999.9

670-999.9

D-28.0

9.5

0.45

0.30

2.50

8.40

≥1000

≥1000

D-38.0

13.8

0.50

0.35

2.50

12.00

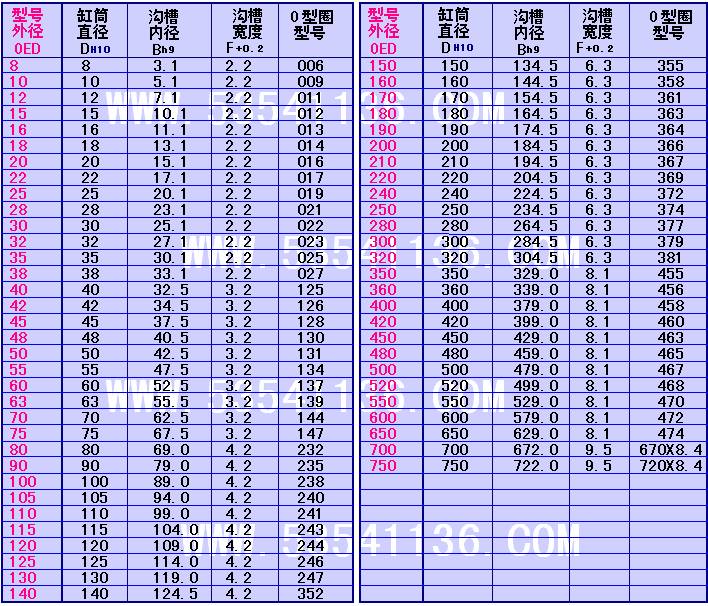

六.星型O型组合密封圈AQ2规格表 (单位:mm)
订货号
孔径
沟槽直径
沟槽宽度
O型圈型号
D h9
d h9
L +0.2
GNS 0080
8
3.1
2.2
AS-006
GNS 0100
10
5.1
2.2
AS-009
GNS 0120
12
7.1
2.2
AS- 011
GNS 0140
14
9.1
2.2
AS-012
GNS 0150
15
10.1
2.2
AS-012
GNS 0160
16
11.1
2.2
AS-013
GNS 0170
17
12.1
2.2
AS-013
GNS 0180
18
13.1
2.2
AS-014
GNS 0200
20
15.1
2.2
AS-016
GNS 0220
22
17.1
2.2
AS-017
GNS 0250
25
20.1
2.2
AS-019
GNS 0280
28
23.1
2.2
AS-021
GNS 0300
30
25.1
2.2
AS-022
GNS 0320
32
27.1
2.2
AS-023
GNS 0360
36
31.1
2.2
AS-026
GNS 0380
38
33.1
2.2
AS-027
GNS 0400
40
32.5
3.2
AS-125
GNS 0420
42
34.5
3.2
AS-126
GNS 0450
45
37.5
3.2
AS-128
GNS 0480
48
40.5
3.2
AS-130
GNS 0500
50
42.5
3.2
AS-131
GNS 0520
52
44.5
3.2
AS-132
GNS 0530
53
45.5
3.2
AS-133
GNS 0550
55
47.5
3.2
AS-134
GNS 0600
60
52.5
3.2
AS-137
GNS 0630
63
55.5
3.2
AS-139
GNS 0650
65
57.5
3.2
AS-142
GNS 0700
70
62.5
3.2
AS-144
GNS 0750
75
67.5
3.2
AS-147
GNS 0800
80
69.0
4.2
AS-232
GNS 0850
85
74.0
4.2
AS-233
GNS 0900
90
79.0
4.2
AS-235
GNS 0950
95
84.0
4.2
AS-
GNS 1000
100
89.0
4.2
AS-238
GNS 1020
102
91.0
4.2
AS-239
GNS 1050
105
91.0
4.2
AS-240
GNS 1100
110
99.0
4.2
AS-241
GNS 1150
115
104.0
4.2
AS-243
GNS 1200
120
109.0
4.2
AS-244
GNS 1250
125
114.0
4.2
AS-246
GNS 1300
130
119.0
4.2
AS-247
GNS 1350
135
119.5
6.3
AS-
GNS 1400
140
124.5
6.3
AS-352
GNS 1500
150
134.5
6.3
AS-355
GNS 1600
160
144.5
6.3
AS-358
GNS 1680
168
152.5
6.3
AS-360
GNS 1700
170
154.5
6.3
AS-361
GNS 1750
175
159.5
6.3
AS-362
GNS 1800
180
164.5
6.3
AS-363
GNS 1900
190
174.5
6.3
AS-364
GNS 2000
200
184.5
6.3
AS-366
GNS 2100
210
194.5
6.3
AS-367
GNS 2200
220
204.5
6.3
AS-369
GNS 2300
230
214.5
6.3
AS-370
GNS 2400
240
224.5
6.3
AS-372
GNS 2500
250
234.5
6.3
AS-374
GNS 2800
280
264.5
6.3
AS-377
GNS 3000
300
284.5
6.3
AS-379
GNS 3100
310
294.5
6.3
AS-380
GNS 3200
320
304.5
6.3
AS-381
GNS 3500
350
329.0
8.1
AS-455
GNS 3600
360
339.0
8.1
AS-456
GNS 4000
400
379.0
8.1
AS-458
GNS 4200
420
399.0
8.1
AS-460
GNS 4500
450
429.0
8.1
AS-463
GNS 4800
480
459.0
8.1
AS-465
GNS 5000
500
479.0
8.1
AS-467
GNS 5100
510
489.0
8.1
AS-
GNS 5200
520
499.0
8.1
AS-468
GNS 5500
550
529.0
8.1
AS-470
GNS 6000
600
579.0
8.1
AS-472
GNS 6500
650
629.0
8.1
AS-474
GNS 7000
700
672.0
9.5
670*8.4
GNS 7500
750
722.0
9.5
720*8.4
GNS 7600
760
732.0
9.5
GNS 7700
770
742.0
9.5
GNS 7800
780
752.0
9.5
GNS 7900
790
762.0
9.5
GNS 8000
800
772.0
9.5
GNS 8100
810
782
9.5
GNS 8200
820
792
9.2
GNS 8300
830
802.0
9.5
GNS 8400
840
812。0
9.5
GNS 8500
850
822.0
9.5
GNS 8600
860
832.0
9.5
GNS 8700
870
842
9.5
GNS 8800
880
852.0
9.5
GNS 8900
890
862.0
9.5
GNS 9000
900
872
9.5
GNS 9100
910
882
9.5
GNS 9200
920
892
9.5
GNS 9300
930
902.0
9.5
GNS 9400
940
912.0
9.5
GNS 9500
950
922.0
9.5
GNS 9600
960
932
9.5
GNS 9700
970
942.0
9.5
GNS 9800
980
952.0
9.5
GNS 9900
990
962.0
9.5
GNS 10000
1000
962.0
13.8
GNS 11000
1100
1062.0
13.8
GNS 12000
1200
1162
13.8
GNS 13000
1300
1262.0
13.8
GNS 14000
1400
1362.0
13.8
GNS 15000
1500
1462.0
13.8

如需规格型号不在本目录中.请直接与本公司联系
