    孔用斯特封GSD(阶梯圈)|沟槽尺寸与规格表




孔用斯特封(阶梯圈)GSD



一.性能与用途

    由一个抗磨的填充聚四氟乙烯(PTFE)环

点击查看大图

和O形橡胶密封圈组成。O形圈提供预紧力,可

可对PTFE方形环的磨损起补偿作用。液压系统

.往复运动,在高压和低压及高频工况下的双

向活塞密封。适用在长及短行程的情况,并在

范围较大的流体和高温场合,可适合较大的活

塞间隙。(孔径小于40的规格,应采用分体式

沟槽)。例如用在注塑机.推土机.农业机械,压

机和其他机床等。

二.特点

◇良好的动静密封性能

◇抗挤出性好

◇不会发生困压,可多只安装

◇对强冲击系统有优异的缓冲作用

◇摩擦力小,无爬行现象,无粘滞现象

◇耐腐蚀性强

◇沟槽结构简单

◇寿命长

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

15 m/s

0 ~ 60 Mpa

-30℃ ~ +260℃
(取决于O型圈材料)

石油基液压油.难燃液压液.环保安全液压液(生物油).水和其它

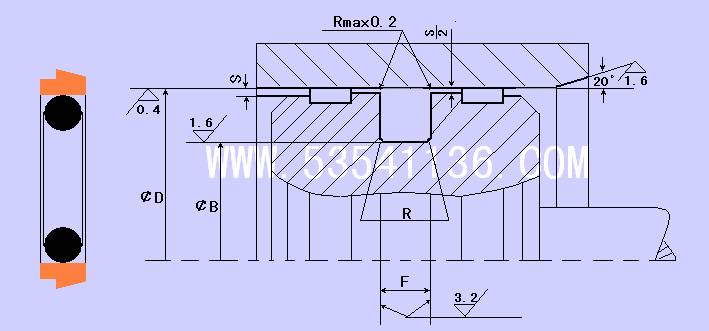

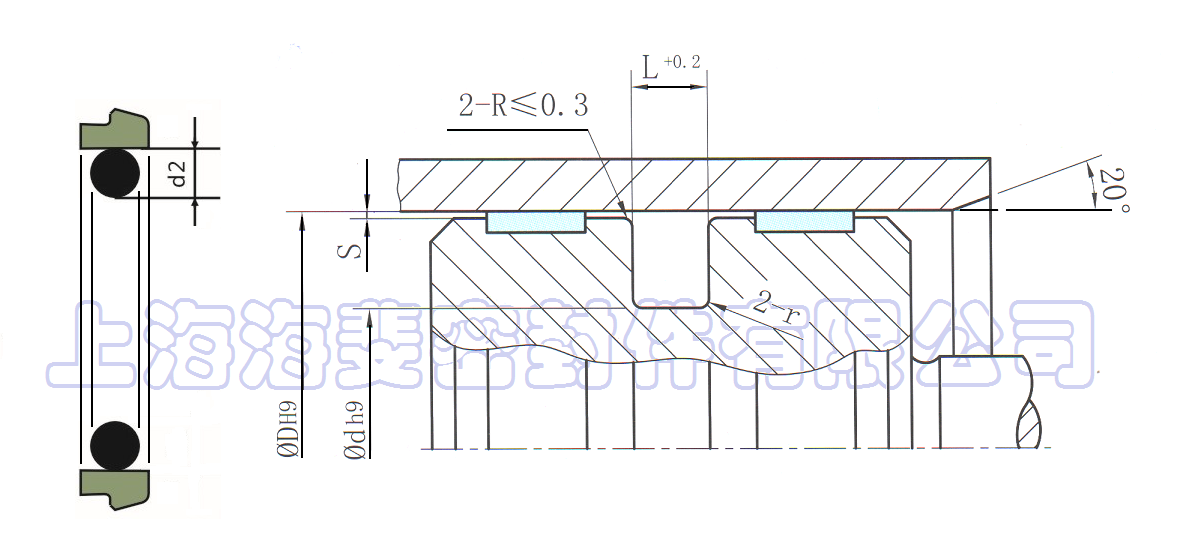

五.孔用斯特封GSD(阶梯圈)产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

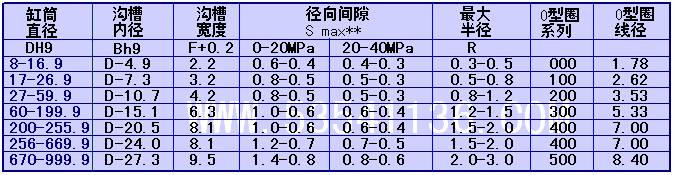

    孔用斯特封GSD(阶梯圈)安装尺寸

缸径D H9

沟槽直径

沟槽宽度

圆角

最大径向间隙S max

O型圈截面

标准规格

轻型

重型

d h9

L+0.2

r

10 Mpa

20 Mpa

30 Mpa

d2

8-16.9

17-26.9

-

D-4.9

2.2

0.4

0.3

0.20

0.15

1.78

17-26.9

27-59.9

-

D-7.3

3.2

0.6

0.4

0.25

0.15

2.62

27-59.9

60-199.9

17-26.9

D-10.7

4.2

1.0

0.4

0.25

0.20

3.53

60-199.9

200-255.9

27-59.9

D-15.1

6.3

1.3

0.5

0.30

0.20

5.33

200-255.9

256-669.9

60-199.9

D-20.5

8.1

1.8

0.6

0.35

0.25

6.99

256-669.9

670-999.9

200-255.9

D-24.0

8.1

1.8

0.6

0.35

0.25

6.99

67-999.9

≥1000

256-669.9

D-27.3

9.5

2.5

0.7

0.50

0.30

8.40

≥1000

-

670-999.9

D-38.0

13.8

3.0

1.0

0.70

0.60

12.00

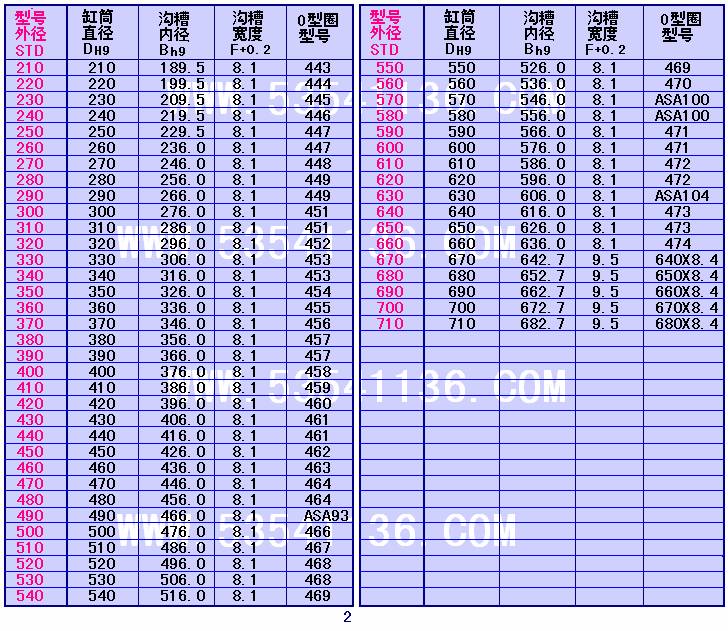

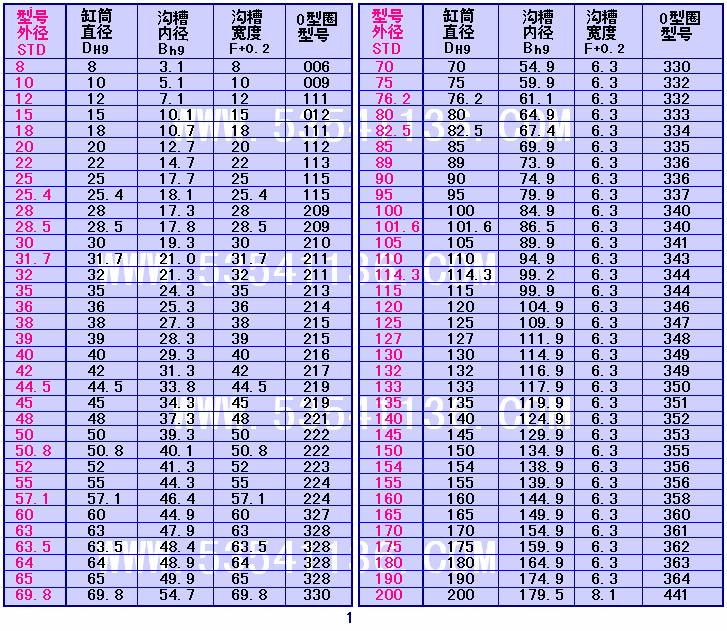

六.孔用斯特封GSD(阶梯圈)规格表 (单位:mm)
订货号
孔径
沟槽直径
沟槽宽度
O型圈型号
O型圈线径
d2
D h9
d h9
L +0.2
GSD 0080
8
3.1
2.2
AS006
1.78
GSD 0100
10
5.1
2.2
AS009
1.78
GSD 0120
12
7.1
2.2
AS011
1.78
GSD 0150
15
10.1
2.2
AS012
1.78
GSD 0180
18
10.7
3.2
AS111
2.62
GSD 0200A
20
15.1
2.2
1.78
GSD 0200
20
12.7
3.2
2.62
GSD 0220
22
14.7
3.2
AS-113
2.62
GSD 0240
24
16.5
3.2
AS-114
2.62
GSD 0250
25
17.7
3.2
AS-115
2.62
GSD 0254
25.4
19.7
3.2
AS-115
2.62
GSD 0270
27
16.3
4.2
AS
3.53
GSD 0280
28
17.3
4.2
AS-209
3.53
GSD 0285
28.5
17.8
4.2
AS-209
3.53
GSD 0300
30
19.3
4.2
AS-210
3.53
GSD 0317
31.7
21
4.2
AS-211
3.53
GSD 0320A
32
24.7
3.2
AS
2.62
GSD 0320
32
21.3
4.2
AS-211
3.53
GSD 0350
35
24.3
4.2
AS-213
3.53
GSD 0360
36
25.3
4.2
AS-214
3.53
GSD 0380
38
27.3
4.2
AS-215
3.53
GSD 0390
39
28.3
4.2
AS-215
3.53
GSD 0400A
40
32.7
3.2
AS
2.62
GSD 0400
40
29.3
4.2
AS-216
3.53
GSD 0420
42
31.3
4.2
AS-217
3.53
GSD 0445
44.5
33.8
4.2
AS-219
3.53
GSD 0450
45
34.3
4.2
AS-219
3.53
GSD 0480
48
37.3
4.2
AS-221
3.53
GSD 0500
50
39.3
4.2
AS-222
3.53
GSD 0500B
50
34.9
6.3
AS
5.33
GSD 0508
50.8
40.1
4.2
AS-222
3.53
GSD 0520
52
41.3
4.2
AS-223
3.53
GSD 0550
55
44.3
4.2
AS-224
3.53
GSD 0571
57.1
46.4
4.2
AS-224
3.53
GSD 0600
60
44.9
6.3
AS-327
5.33
GSD 0630
63
52.3
4.2
AS
3.53
GSD 0630
63
47.9
6.3
AS-328
5.33
GSD 0635
63.5
48.4
6.3
AS-328
5.33
GSD 0640
64
48.9
6.3
AS-328
5.33
GSD 0650
65
49.8
6.3
AS-328
5.33
GSD 0698
69.8
54.7
6.3
AS-330
5.33
GSD 0700A
70
59.3
4.2
AS
3.53
GSD 0700
70
54.9
6.3
AS-330
5.33
GSD 0750
75
59.9
6.3
AS-332
5.33
GSD 0762
76.2
61.1
6.3
AS-332
5.33
GSD 0800
80
64.9
6.3
AS-333
5.33
GSD 0800B
80
59.5
8.1
AS
6.99
GSD 0825
82.5
67.4
6.3
AS-334
5.33
GSD 0850
85
69.9
6.3
AS-335
5.33
GSD 0890
89
73.9
6.3
AS-336
5.33
GSD 0900
90
74.9
6.3
AS-336
5.33
GSD 0900B
90
69.5
8.1
AS-
6.99
GSD 0950
95
79.9
6.3
AS-337
5.33
GSD 0950B
95
74.5
8.1
AS-
6.99
GSD 1000
100
84.9
6.3
AS-340
5.33
GSD 1000B
100
79.5
8.1
AS-
6.99
GSD 1016
101.6
86.5
6.3
AS-340
5.33
GSD 1050
105
89.9
6.3
AS-341
5.33
GSD 1100
110
94.9
6.3
AS-343
5.33
GSD 1143
114.3
99.2
6.3
AS-344
5.33
GSD 1150
115
99.9
6.3
AS-344
5.33
GSD 1200
120
104.9
6.3
AS-346
5.33
GSD 1250
125
109.9
6.3
AS-347
5.33
GSD 1250B
125
104.5
8.1
AS-
6.99
GSD 1270
127
111.9
6.3
AS-348
5.33
GSD 1300
130
114.9
6.3
AS-349
5.33
GSD 1320
132
116.9
6.3
AS-349
5.33
GSD 1330
133
117.9
6.3
AS-350
5.33
GSD 1350
135
119.9
6.3
AS-351
5.33
GSD 1400
140
124.9
6.3
AS-352
5.33
GSD 1450
145
129.9
6.3
AS-353
5.33
GSD 1500
150
134.9
6.3
AS-355
5.33
GSD 1540
154
138.9
6.3
AS-356
5.33
GSD 1550
155
139.9
6.3
AS-356
5.33
GSD 1600
160
144.9
6.3
AS-358
5.33
GSD 1600B
160
139.5
8.1
AS-
6.99
GSD 1650
165
149.9
6.3
AS-360
5.33
GSD 1700
170
154.9
6.3
AS-361
5.33
GSD 1750
175
159.9
6.3
AS-362
5.33
GSD 1800
180
164.9
6.3
AS-363
5.33
GSD 1800B
180
159.5
8.1
GSD 1900
190
174.9
6.3
AS-364
5.33
GSD 1900B
190
169.5
8.1
GSD 2000A
200
184.9
6.3
GSD 2000
200
179.5
8.1
AS-441
6.99
GSD 2100
210
189.5
8.1
AS-443
6.99
GSD 2200A
220
204.9
6.3
AS-
5.33
GSD 2200
220
199.5
8.1
AS-444
6.99
GSD 2300
230
209.5
8.1
AS-445
6.99
GSD 2400
240
219.5
8.1
AS-446
6.99
GSD 2500
250
229.5
8.1
AS-447
6.99
GSD 2600
260
236.0
8.1
AS-447
6.99
GSD 2700
270
246.0
8.1
AS-448
6.99
GSD 2800
280
256.0
8.1
AS-449
6.99
GSD 2900
290
266.1
8.1
AS-449
6.99
GSD 3000
300
276.0
8.1
AS-451
6.99
GSD 3100
310
286.0
8.1
AS-451
6.99
GSD 3200
320
296.0
8.1
AS-452
6.99
GSD 3300
330
306.0
8.1
AS-453
6.99
GSD 3400
340
316.0
8.1
AS-453
6.99
GSD 3500
350
326.0
8.1
AS-454
6.99
GSD 3600
360
336.0
8.1
AS-455
6.99
GSD 3700
370
346.0
8.1
AS-456
6.99
GSD 3800
380
356.0
8.1
AS-457
6.99
GSD 3900
390
366.0
8.1
AS-457
6.99
GSD 4000
400
376.0
8.1
AS-458
6.99
GSD 4100
410
386.0
8.1
AS-459
6.99
GSD 4200
420
396.0
8.1
AS-460
6.99
GSD 4300
430
406.0
8.1
AS-461
6.99
GSD 4400
440
416.0
8.1
AS-461
6.99
GSD 4500
450
426.0
8.1
AS-462
6.99
GSD 4600
460
436.0
8.1
AS-463
6.99
GSD 4700
470
446.0
8.1
AS-464
6.99
GSD 4800
480
456.0
8.1
AS-464
6.99
GSD 4900
490
466.0
8.1
AS-465
6.99
GSD 5000
500
476.0
8.1
AS-466
6.99
GSD 5100
510
486.0
8.1
AS-467
6.99
GSD 5200
520
496.0
8.1
AS-468
6.99
GSD 5300
530
506.0
8.1
AS-468
6.99
GSD 5400
540
516.0
8.1
AS-469
6.99
GSD 5500
550
526.0
8.1
AS-469
6.99
GSD 5600
560
536.0
8.1
AS-470
6.99
GSD 5700
570
546.0
8.1
AS-
6.99
GSD 5800
580
556.0
8.1
AS-
6.99
GSD 5900
590
566.0
8.1
AS-471
6.99
GSD 6000
600
576.0
8.1
AS-471
6.99
GSD 6100
610
586.0
8.1
AS-472
6.99
GSD 6200
620
596.0
8.1
AS-472
6.99
GSD 6300
630
606.0
8.1
ASA104
6.99
GSD 6400
640
616.0
8.1
AS-473
6.99
GSD 6500
650
626.0
8.1
AS-473
6.99
GSD 6600
660
636.0
8.1
AS-474
6.99
GSD 6700
670
642.7
9.5
640*8.4
8.4
GSD 6800
680
652.7
9.5
650*8.4
8.40
GSD 6900
690
662.7
9.5
660*8.4
8.4
GSD 7000
700
672.7
9.5
670*8.4
8.4
GSD 7100
710
682.7
9.5
680*8.4
8.4
GSD 7200
720
692.7
9.5
690*8.4
8.4
GSD 7300
730
702.7
9.5
700*8.4
8.4
GSD 7400
740
712.7
9.5
710*8.4
8.4
GSD 7500
750
722.7
9.5
720*8.4
8.4
GSD 7600
760
732.7
9.5
730*8.4
8.4
GSD 7700
770
742.7
9.5
740*8.6
8.4
GSD 7800
780
752.7
9.5
750*8.4
8.4
GSD 7900
790
762.7
9.5
760*8.4
8.4
GSD 8000
800
772.7
9.5
770*8.4
8.4
GSD 8300
830
802.7
9.5
800*8.4
8.4
GSD 8400
840
812.7
9.5
810*8.4
8.4
GSD 8500
850
822.7
9.5
820*8.4
8.4
GSD 8600
860
832.7
9.5
830*8.4
8.4
GSD 8900
890
862.7
9.5
860*8.4
8.4
GSD 9000
900
872.7
9.5
870*8.4
8.4
GSD 9100
910
882.7
9.5
880*8.4
8.4
GSD 9200
920
892.7
9.5
890*8.4
8.4
GSD 9300
930
902.7
9.5
900*8.4
8.4
GSD 9700
970
942.7
9.5
940*8.4
8.4
GSD 9800
980
952.7
9.5
950*8.4
8.4
GSD 9900
990
962.7
9.5
960*8.4
8.4
GSD 10000
1000
962.0
13.8
950*12
12.00
GSD 11000
1100
1062
13.8
1050*12
12.00
GSD 12000
1200
1162
13.8
1150*12
12.00
GSD 13000
1300
1262
13.8
1250*12
12.00
GSD 14000
1400
1362
13.8
1350*12
12.00
GSD 15000
1500
1462
13.8
1450*12
12.00
GSD 20000
2000
1962
13.8
1950*12
12.00

如需规格型号不在本目录中.请直接与本公司联系
  首  页   公司简介   新闻动态   产品展示   产品目录   荣誉证书   营销网络   联系我们
版权所有:上海海斐密封件有限公司
地址:中国.上海市.北京东路668号科技京城3楼C区322室
电话:021-53541136 021-53081569 021-63641478 传真:021-53081569
沪ICP备17044214号-1
