    孔用格来圈GSF (方型圈)沟槽尺寸与规格表




孔用格来圈GSF (方型圈)



一.性能与用途

    由一个抗磨的填充聚四氟乙烯(PTFE)环

点击查看大图

和O形橡胶密封圈组成。O形圈提供预紧力,可

可对PTFE方形环的磨损起补偿作用。液压系统

.往复运动,在高压和低压及高频工况下的双

向活塞密封。适用在长及短行程的情况,并在

范围较大的流体和高温场合,可适合较大的活

塞间隙。(孔径小于40的规格,应采用分体式

沟槽)。例如用在注塑机.推土机.农业机械,压

机和其他机床等。

二.特点

◇良好的动静密封性能

◇可允许较大的挤出间隙,视应用场合而定,故可降低加工费用

◇由于较大的挤出间隙,在有污物的介质中也能安全使用

◇摩擦小,无爬行现象

◇沟槽简单,可用于整体式活塞

◇由于可采用较多种类的材料,所以对工作条件的适应性强

◇适于新环境安全的液压油(生物油)

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    弹性体: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

15 m/s

0 ~ 60 Mpa

-30℃ ~ +260℃
(取决于O型圈材料)

石油基液压油.难燃液压液.环保安全液压液(生物油).水和其它

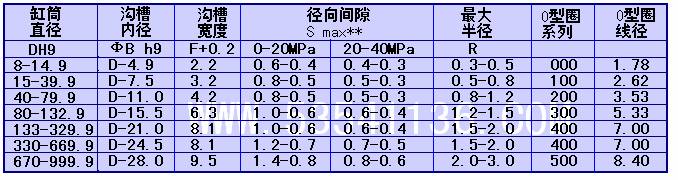

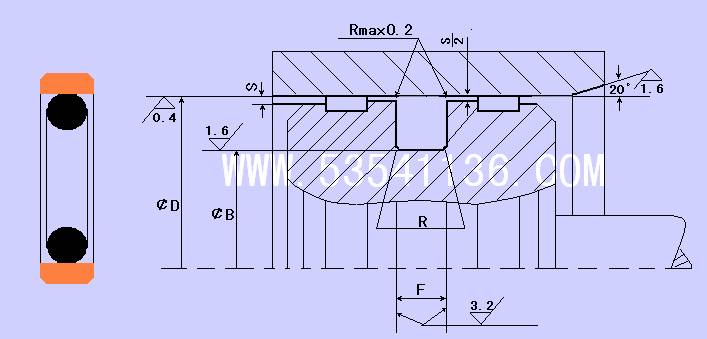

五.孔用格来圈GSF产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

    孔用格来圈GSF安装尺寸

缸径D H9

沟槽直径

沟槽宽度

圆角

最大径向间隙S max

O型圈截面

标准规格

轻型

重型

d h9

L+0.2

r

10 Mpa

20 Mpa

30 Mpa

d2

8-14.9

15-39.9

-

D-4.9

2.2

0.4

0.3

0.2

0.15

1.78

15-39.9

40-79.9

-

D-7.5

3.2

0.6

0.4

0.25

0.15

2.62

40-79.9

80-132.9

15-39.9

D-11.0

4.2

1.0

0.4

0.25

0.2

3.53

80-132.9

133-329.9

40-79.9

D-15.5

6.3

1.3

0.5

0.3

0.2

5.33

133-329.9

330-669.9

80-132.9

D-21.0

8.1

1.8

0.6

0.35

0.25

6.99

330-669.9

670-999.9

133-329.9

D-24.5

8.1

1.8

0.6

0.35

0.25

6.99

670-999.9

≥1000

330-669.9

D-28.0

9.5

2.5

0.7

0.5

0.3

8.4

≥1000

-

670-999.9

D-38.0

13.8

3.0

1.0

0.7

0.6

12.00

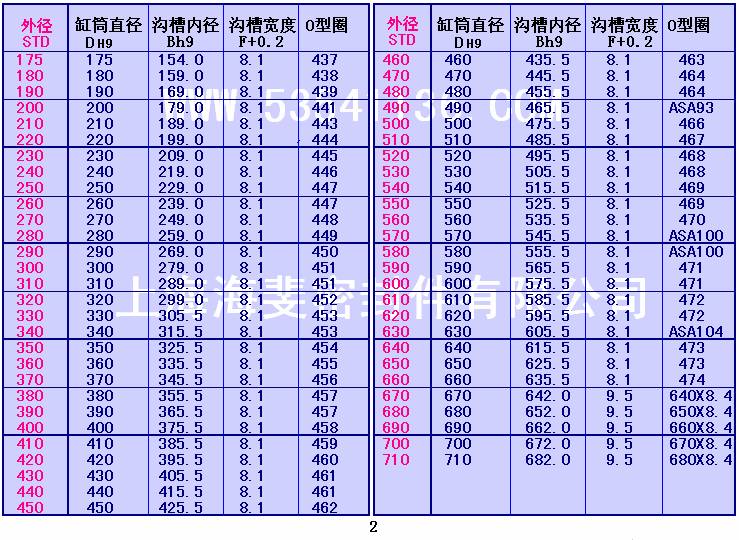

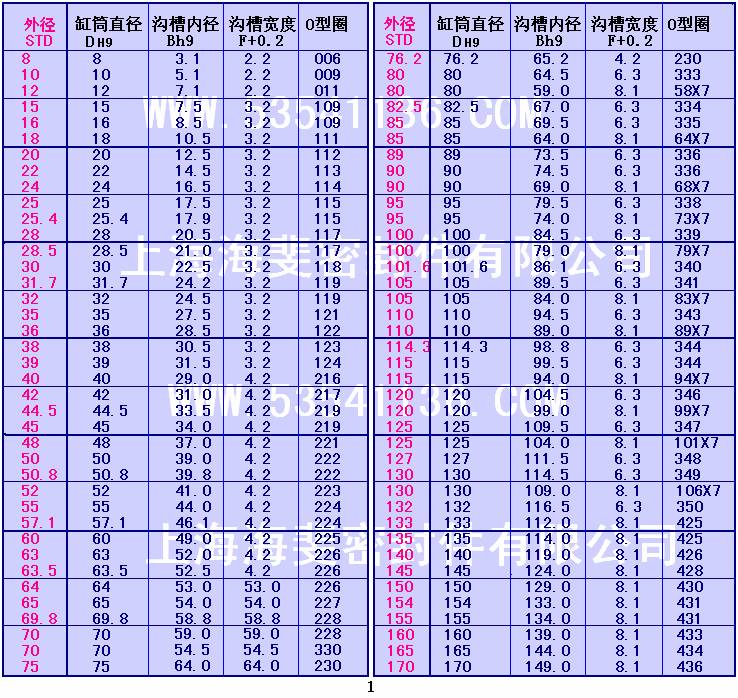

六.孔用格来圈GSF 规格表 (单位:mm)
订货号
孔径
沟槽直径
沟槽宽度
O型圈型号
O型圈线径
b2
D h9
d h9
L +0.2
GSF 0008
8
3.1
2.2
AS-006
1.78
GSF 0100
10
5.1
2.2
AS-009
1.78
GSF 0120
12
7.1
2.2
AS-011
1.78
GSF 0140
14
9.1
2.2
AS-011
1.78
GSF 0150
15
7.5
3.2
AS-109
2.65
GSF 0160
16
8.5
3.2
AS-109
2.62
GSF 0180A
18
13.1
2.2
1.78
GSF 0180
18
10.5
3.2
AS-111
2.65
GSF 0200A
20
15.1
2.2
AS
1.78
GSF 0200
20
12.5
3.2
AS-112
2.62
GSF 0210
21
13.5
3.2
AS
2.62
GSF 0220A
22
17.1
2.2
2.62
GSF 0220
22
14.5
3.2
AS-113
2.62
GSF 0240
24
16.5
3.2
AS-114
2.62
GSF 0250
25
17.5
3.2
AS-115
2.62
GSF 0254
25.4
17.9
3.2
AS-115
2.62
GSF 0280
28
20.5
3.2
AS-117
2.62
GSF 0285
28.5
21.0
3.2
AS-117
2.62
GSF 0300
30
22.5
3.2
AS-118
2.62
GSF 0317
31.7
24.2
3.2
AS-119
2.62
GSF 0320
32
24.5
3.2
AS-119
2.62
GSF 0320B
32
21.0
4.2
AS
3.53
GSF 0350
35
27.5
3.2
AS-121
2.62
GSF 0350B
35
24.0
4.2
AS
3.53
GSF 0360
36
28.5
3.2
AS-122
2.62
GSF 0380
38
30.5
3.2
AS-123
2.62
GSF 0390
39
31.5
3.2
AS-124
2.62
GSF 0400A
40
32.5
3.2
2.62
GSF 0400
40
29.0
4.2
AS-216
3.53
GSF 0420
42
31.0
4.2
AS-217
3.53
GSF 0445
44.5
33.5
4.2
AS-219
3.53
GSF 0450
45
34.0
4.2
AS-219
3.53
GSF 0480
48
37.0
4.2
AS-221
3.53
GSF 0500
50
39.0
4.2
AS-222
3.53
GSF 0500B
50
34.5
6.3
5.33
GSF 0508
50.8
39.8
4.2
AS-222
3.53
GSF 0520
52
41.0
4.2
AS-223
3.53
GSF 0550
55
44.0
4.2
AS-224
3.53
GSF 0571
57.1
46.1
4.2
AS-224
3.53
GSF 0600
60
49.0
4.2
AS-225
3.53
GSF 0620
62
51.0
4.2
3.53
GSF 0630
63
52.0
4.2
AS-226
3.53
GSF 0630B
63
47.5
6.3
5.33
GSF 0635
63.5
52.5
4.2
AS-226
3.53
GSF 0640
64
53.0
4.2
AS-226
3.53
GSF 0650
65
54.0
4.2
AS-227
3.53
GSF 0698
69.8
58.8
4.2
AS-228
3.53
GSF 0700
70
59.0
4.2
AS-228
3.53
GSF 0700B
70
54.5
6.3
AS-330
5.33
GSF 0750
75
64.0
6.3
AS-230
3.53
GSF 0762
76.2
65.2
4.2
AS-230
3.53
GSF 0800
80
64.5
6.3
AS-333
5.33
GSF 0800B
80
59.0
8.1
58*7
7.00
GSF 0825
82.5
67.0
6.3
AS-334
5.33
GSF 0850
85
69.5
6.3
AS-335
5.33
GSF 0850B
85
64.0
8.1
64*7
7.00
GSF 0890
89
73.5
6.3
AS-336
5.33
GSF 0900
90
74.5
6.3
AS-336
5.33
GSF 0900B
90
69.0
8.1
68*7
7.00
GSF 0950
95
79.5
6.3
AS-338
5.33
GSF 0950B
95
74.0
8.1
73*7
7.00
GSF 1000A
100
89.0
4.3
3.53
GSF 1000
100
84.5
6.3
AS-339
5.33
GSF 1000B
100
79.0
8.1
79*7
7.00
GSF 1016
101.6
86.1
6.3
AS-340
5.33
GSF 1050
105
89.5
6.3
AS-341
5.33
GSF 1050B
105
84.0
8.1
83*7
7.00
GSF 1100
110
94.5
6.3
AS-343
5.33
GSF 1100B
110
89.0
8.1
89*7
7.00
GSF 1143
114.3
98.8
6.3
AS-344
5.33
GSF 1150
115
99.5
6.3
AS-344
5.33
GSF 1150B
115
94.0
8.1
94*7
7.00
GSF 1200
120
104.5
6.3
AS-346
5.33
GSF 1200B
120
99.0
8.1
99*7
7.00
GSF 1250
125
109.5
6.3
AS-347
5.33
GSF 1250B
125
104.0
8.1
101*7
7.00
GSF 1270
127
111.5
6.3
AS-348
5.33
GSF 1300
130
114.5
6.3
AS-349
5.33
GSF 1300B
130
109.0
8.1
106*7
7.00
GSF 1320
132
116.5
6.3
AS-350
5.33
GSF 1330
133
112.0
8.1
AS-425
6.99
GSF 1350
135
114.0
8.1
AS-425
6.99
GSF 1400
140
119.0
8.1
AS-426
6.99
GSF 1450
145
124.0
8.1
AS-428
6.99
GSF 1500
150
129.0
8.1
AS-430
6.99
GSF 1540
154
133
8.1
AS-431
6.99
GSF 1550
155
134.0
8.1
AS-431
6.99
GSF 1600A
160
144.5
6.3
5.33
GSF 1600
160
139.0
8.1
AS-433
6.99
GSF 1650
165
144.0
8.1
AS-434
6.99
GSF 1700
170
149.0
8.1
AS-436
6.99
GSF 1750
175
154.0
8.1
AS-437
6.99
GSF 1800
180
159.0
8.1
AS-438
6.99
GSF 1900
190
169.0
8.1
AS-439
6.99
GSF 2000A
200
184.5
6.3
5.33
GSF 2000
200
179.0
8.1
AS-441
6.99
GSF 2100
210
189.0
8.1
AS-443
6.99
GSF 2200
220
199.0
8.1
AS-444
6.99
GSF 2300
230
209.0
8.1
AS-445
6.99
GSF 2400
240
219.0
8.1
AS-446
6.99
GSF 2500
250
229.0
8.1
AS-447
6.99
GSF 2600
260
239.0
8.1
AS-447
6.99
GSF 2700
270
249.0
8.1
AS-448
6.99
GSF 2800
280
259.0
8.1
AS-449
6.99
GSF 2900
290
269.0
8.1
AS-450
6.99
GSF 3000
300
279.0
8.1
AS-451
6.99
GSF 3100
310
289.0
8.1
AS-451
6.99
GSF 3200
320
299.0
8.1
AS-452
6.99
GSF 3300
330
305.5
8.1
AS-453
6.99
GSF 3400
340
315.5
8.1
AS-453
6.99
GSF 3500
350
325.5
8.1
AS-454
6.99
GSF 3600
360
335.5
8.1
AS-455
6.99
GSF 3700
370
345.5
8.1
AS-456
6.99
GSF 3800
380
355.5
8.1
AS-457
6.99
GSF 3900
390
365.5
8.1
AS-457
6.99
GSF 4000
400
375.5
8.1
AS-458
6.99
GSF 4100
410
385.5
8.1
AS-459
6.99
GSF 4200
420
395.5
8.1
AS-460
6.99
GSF 4300
430
405.5
8.1
AS-461
6.99
GSF 4400
440
415.5
8.1
AS-461
6.99
GSF 4500
450
425.5
8.1
AS-462
6.99
GSF 4600
460
435.5
8.1
AS-463
6.99
GSF 4700
470
445.5
8.1
AS-464
6.99
GSF 4800
480
455.5
8.1
AS-464
6.99
GSF 4900
490
465.5
8.1
ASA93
6.99
GSF 5000
500
475.5
8.1
AS-466
6.99
GSF 5100
510
485.5
8.1
AS-467
6.99
GSF 5200
520
495.5
8.1
AS-468
6.99
GSF 5300
530
505.5
8.1
AS-468
6.99
GSF 5400
540
515.5
8.1
AS-469
6.99
GSF 5500
550
525.5
8.1
AS-469
6.99
GSF 5600
560
535.5
8.1
AS-470
6.99
GSF 5700
570
545.5
8.1
ASA100
6.99
GSF 5800
580
555.5
8.1
ASA100
6.99
GSF 5900
590
565.5
8.1
AS-471
6.99
GSF 6000
600
575.5
8.1
AS-471
6.99
GSF 6100
610
585.5
8.1
AS-472
6.99
GSF 6200
620
595.5
8.1
AS-472
6.99
GSF 6300
630
605.5
8.1
ASA104
6.99
GSF 6400
640
615.5
8.1
AS-473
6.99
GSF 6500
650
625.5
8.1
AS-473
6.99
GSF 6600
660
635.5
8.1
AS-474
6.99
GSF 6700
670
642.0
9.5
640*8.4
8.40
GSF 6800
680
652.0
9.5
650*8.4
8.40
GSF 6900
690
662.0
9.5
660*8.4
8.40
GSF 7000
700
672.0
9.5
670*8.4
8.40
GSF 7100
710
682.0
9.5
680*8.4
8.40
GSF 7400
740
712.0
9.5
710*8.4
8.40
GSF 7500
750
722.0
9.5
720*8.4
8.40
GSF 8000
800
772.0
9.5
770*8.4
8.40
GSF 8200
820
792.0
9.5
790*8.4
8.40
GSF 8300
830
802.0
9.5
800*8.4
8.40
GSF 8700
870
842.0
9.5
840*8.4
8.40
GSF 8800
880
852.0
9.5
850*8.4
8.40
GSF 8900
890
862.0
9.5
860*8.4
8.40
GSF 9000
900
872.0
9.5
870*8.4
8.40
GSF 9500
950
922.0
9.5
920*8.4
8.40
GSF 9800
980
952.0
9.5
950*8.4
8.40
GSF 9900
990
962.0
9.5
960*8.4
8.40
GSF 10000A
1000
972.0
9.5
970*8.4
8.40
GSF 10000
1000
962.0
9.5
950*12
12.0
GSF 11000A
1100
1072.0
9.5
1080*8.4
8.40
GSF 11000
1100
1062
13.8
1050*12
12.00
GSF 12000A
1200
1172
9.5
1170*8.4
8.40
GSF 12000
1200
1162
13.8
1150*12
12.00
GSF 13000
1300
1262
13.8
1250*12
12.00
GSF 14000
1400
1362
13.8
1350*12
12.00
GSF 15000
1500
1462
13.8
1450*12
12.00
GSF 20000
2000
1962
13.8
1950*12
12.00

如需规格型号不在本目录中.请直接与本公司联系
  首  页   公司简介   新闻动态   产品展示   产品目录   荣誉证书   营销网络   联系我们

备案:沪ICP备17044214号-1

地址:中国.上海市.黄浦区.北京东路688号科技京城3楼C区322室

电话:021-53541136

传真:021-53081569

电话:021-63641478

QQ: 点击QQ交谈         516292099

网址:www.53541136.com

邮箱:53541136@163.com


版权所有:上海海斐密封件有限公司
