    YX-D孔用密封圈/活塞密封圈沟槽尺寸与规格表




YX-D孔用(活塞)密封圈



一.性能与用途

    YX-D孔用(活塞)密封圈主要用于往复

点击查看大图

运动气缸中活塞的密封。

适用范围:各种工程机械及高温.高压.冲压

等工况恶劣的液压机械油缸.

二.标准材料
    密封圈:聚氨酯 (TPU,CPU)>    丁腈橡胶(NBR)    三元乙丙(EPDM))    氟橡胶(FKM.VITON)
    挡 圈:聚四氟乙烯(PTFE).尼龙1010
三.工况条件

产品硬度

压力范围

温度范围

介    质

90±5A

≤40 Mpa

-40℃ ~ +120℃

液压油、乳化油、水

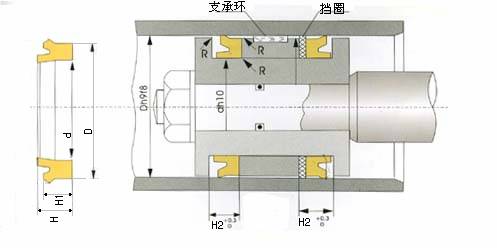

四.YX-D孔用(活塞)密封圈产品按装结构图 (单位:mm)

点击查看大图

   附:YX-D型配套挡圈结构图及使用说明`

挡圈结构图:

挡圈使用说明:

点击查看大图

使用密封圈时,一般不设挡圈。当工作

压力大于16MPa时,或因运动副有较大偏

心,间隙较大的情况下,在密封圈支承面

放置一个挡圈,以防止密封圈被挤入间隙

引起密封圈的早期破损。

当密封圈作静密封使用时,可不用挡圈。

挡圈材质:聚四氟乙烯、尼龙1010

五.YX-D孔用(活塞)密封圈规格表及沟槽尺寸 (单位:mm)
订货号
密 封 圈 公 称 尺 寸
密 封 圈 沟 槽 尺 寸
挡 圈 尺 寸
D
d
H
h
W
DH9
/f8
dh10
L
L1
T
D
d
H
YX-D16
16
10
8
7
3
16
10
9
10.5
1.5
16
10
1.5
YX-D18
18
12
8
7
3
18
12
9
10.5
1.5
18
12
1.5
YX-D20
20
14
8
7
3
20
14
9
10.5
1.5
20
14
1.5
YX-D22
22
16
8
7
3
22
16
9
10.5
1.5
22
16
1.5
YX-D25
25
19
8
7
3
25
19
9
10.5
1.5
25
19
1.5
YX-D28
28
22
8
7
3
28
22
9
10.5
1.5
28
22
1.5
YX-D30
30
22
10
9
4
30
22
11
12.5
1.5
30
22
1.5
YX-D32
32
24
10
9
4
32
24
11
12.5
1.5
32
24
1.5
YX-D35
35
27
10
9
4
35
27
11
12.5
1.5
35
27
1.5
YX-D40
40
32
10
9
4
40
32
11
12.5
1.5
40
32
1.5
YX-D45
45
37
10
9
4
45
37
11
12.5
1.5
45
37
1.5
YX-D50
50
42
10
9
4
50
42
11
12.5
1.5
50
42
1.5
YX-D55
55
47
10
9
4
55
47
11
12.5
1.5
55
47
1.5
YX-D60
60
48
14
12.5
6
60
48
15
17
2
60
48
2
YX-D63
63
51
14
12.5
6
63
51
15
17
2
63
51
2
YX-D65
65
53
14
12.5
6
65
53
15
17
2
63
53
2
YX-D70
70
58
14
12.5
6
70
58
15
17
2
70
58
2
YX-D75
75
63
14
12.5
6
75
63
15
17
2
75
63
2
YX-D80
80
68
14
12.5
6
80
68
15
17
2
80
68
2
YX-D85
85
73
14
12.5
6
85
73
15
17
2
85
73
2
YX-D90
90
78
14
12.5
6
90
78
15
17
2
90
78
2
YX-D95
95
83
14
12.5
6
95
83
15
17
2
95
83
2
YX-D100
100
88
14
12.5
6
100
88
15
17
2
100
88
2
YX-D105A
105
93
14
12.5
6
105
93
15
17
2
105
93
2
YX-D105
105
89
18
16
8
105
89
19
21.5
2.5
105
89
2.5
YX-D110A
110
98
14
12.5
6
110
98
15
17
2
110
98
2
YX-D110
110
94
18
16
8
100
94
19
21.5
2.5
100
94
2.5
YX-D115A
115
103
14
12.5
6
115
103
15
17
2
115
103
2
YX-D115
115
99
18
16
8
115
99
19
21.5
2.5
115
99
2.5
YX-D120A
120
108
14
12.5
6
120
108
15
17
2
120
108
2
YX-D120
120
104
18
16
8
120
104
19
21.5
2.5
120
104
2.5
YX-D125A
125
113
14
12.5
6
125
113
15
17
2
125
113
2
YX-D125
125
109
18
16
8
125
109
19
21.5
2.5
125
109
2.5
YX-D130A
130
118
14
12.5
6
130
118
15
17
2
130
118
2
YX-D130
130
114
18
16
8
130
114
19
21.5
2.5
130
114
2.5
YX-D135A
135
123
14
12.5
6
135
123
15
17
2
135
123
2
YX-D135
135
119
18
16
8
135
119
19
21.5
2.5
135
119
2.5
YX-D140A
140
128
14
12.5
6
140
128
15
17
2
140
128
2
YX-D140
140
124
18
16
8
140
124
19
21.5
2.5
140
124
2.5
YX-D145A
145
133
14
12.5
6
145
133
15
17
2
145
133
2
YX-D145
145
129
18
16
8
145
129
19
21.5
2.5
145
129
2.5
YX-D150A
150
138
14
12.5
6
150
138
15
17
2
150
138
2
YX-D150
150
134
18
16
8
150
134
19
21.5
2.5
150
134
2.5
YX-D155A
155
143
14
12.5
6
155
143
15
17
2
155
143
2
YX-D155
155
139
18
16
8
155
139
19
21.5
2.5
155
139
2.5
YX-D160A
160
148
14
12.5
6
160
148
15
17
2
160
148
2
YX-D160
160
144
18
16
8
160
144
19
21.5
2.5
160
144
2.5
YX-D165
165
149
18
16
8
165
149
19
21.5
2.5
165
149
2.5
YX-D170
170
154
18
16
8
170
154
19
21.5
2.5
170
154
2.5
YX-D175
175
159
18
16
8
175
159
19
21.5
2.5
175
159
2.5
YX-D180
180
164
18
16
8
180
164
19
21.5
2.5
180
164
2.5
YX-D185
185
169
18
16
8
185
169
19
21.5
2.5
185
169
2.5
YX-D190
190
174
18
16
8
190
174
19
21.5
2.5
190
174
2.5
YX-D195
195
179
18
16
8
195
179
19
21.5
2.5
195
179
2.5
YX-D200
200
184
18
16
8
200
184
19
21.5
2.5
200
184
2.5
YX-D205
205
189
18
16
8
205
189
19
21.5
2.5
205
189
2.5
YX-D210
210
194
18
16
8
210
194
19
21.5
2.5
210
194
2.5
YX-D215
215
199
18
16
8
215
199
19
21.5
2.5
215
199
2.5
YX-D220
220
204
18
16
8
200
204
19
21.5
2.5
220
204
2.5
YX-D225
225
209
18
16
8
225
209
19
21.5
2.5
225
209
2.5
YX-D230
230
214
18
16
8
230
214
19
21.5
2.5
230
214
2.5
YX-D235
235
219
18
16
8
235
219
19
21.5
2.5
235
219
2.5
YX-D240
240
224
18
16
8
240
224
19
21.5
2.5
240
224
2.5
YX-D245
245
229
18
16
8
245
229
19
21.5
2.5
245
229
2.5
YX-D250
250
234
18
16
8
250
234
19
21.5
2.5
250
234
2.5
YX-D255
255
239
18
16
8
255
239
19
21.5
2.5
255
239
2.5
YX-D260
260
244
18
16
8
260
244
19
21.5
2.5
260
244
2.5
YX-D265
265
249
18
16
8
265
249
19
21.5
2.5
265
249
2.5
YX-D270
270
254
18
16
8
270
254
19
21.5
2.5
270
254
2.5
YX-D275
275
259
18
16
8
275
259
19
21.5
2.5
275
259
2.5
YX-D280
280
264
18
16
8
280
264
19
21.5
2.5
280
264
2.5
YX-D285
285
269
18
16
8
285
269
19
21.5
2.5
285
269
2.5
YX-D290
290
274
18
16
8
290
274
19
21.5
2.5
290
274
2.5
YX-D300
300
284
18
16
8
200
284
19
21.5
2.5
300
284
2.5
YX-D310
310
294
18
16
8
310
294
19
21.5
2.5
310
294
2.5
YX-D310A
310
286
24
22
12
310
286
25
28
3
310
286
3
YX-D320
320
296
24
22
12
320
296
25
28
3
320
296
3
YX-D325
325
301
24
22
12
325
301
25
28
3
325
301
3
YX-D330
330
306
24
22
12
330
306
25
28
3
330
306
3
YX-D340
340
316
24
22
12
340
316
25
28
3
340
316
3
YX-D350
350
326
24
22
12
350
326
25
28
3
350
326
3
YX-D360
360
336
24
22
12
360
336
25
28
3
360
336
3
YX-D380
380
356
24
22
12
380
356
25
28
3
380
356
3
YX-D400
400
376
24
22
12
400
376
25
28
3
400
376
3
YX-D420
420
396
24
22
12
420
396
25
28
3
420
396
3
YX-D430
430
406
24
22
12
430
406
25
28
3
430
406
3
YX-D440
440
416
24
22
12
440
416
25
28
3
440
416
3
YX-D450
450
426
24
22
12
450
426
25
28
3
450
426
3
YX-D460
460
436
24
22
12
460
436
25
28
3
460
436
3
YX-D480
480
456
24
22
12
480
456
25
28
3
480
456
3
YX-D500
500
476
24
22
12
500
476
25
29
4
500
476
4
YX-D510
510
486
24
22
12
510
486
25
29
4
510
486
4
YX-D530
530
506
24
22
12
530
506
25
29
4
530
506
4
YX-D550
550
526
24
22
12
550
526
25
29
4
550
526
4
YX-D560
560
536
24
22
12
560
536
25
29
4
560
536
4
YX-D580
580
556
24
22
12
580
556
25
29
4
580
556
4
YX-D600
600
576
24
22
12
600
576
25
29
4
600
576
4
YX-D620
620
596
24
22
12
620
596
25
29
4
620
596
4
YX-D630
630
606
24
22
12
630
606
25
29
4
630
606
4
YX-D640
640
616
24
22
12
640
616
25
29
4
640
616
4
YX-D650
650
626
24
22
12
650
626
25
29
4
650
626
4
YX-D670
670
646
24
22
12
670
646
25
29
4
670
646
4
YX-D680
680
656
24
22
12
680
656
25
29
4
680
656
4
YX-D700
700
676
24
22
12
700
676
25
29
4
700
676
4
YX-D710
710
686
24
22
12
710
686
25
29
4
710
686
4
YX-D720
720
696
24
22
12
720
696
25
29
4
720
696
4
YX-D730
730
706
24
22
12
730
706
25
29
4
730
706
4
YX-D750
750
726
24
22
12
750
726
25
29
4
750
726
4
YX-D770
770
746
24
22
12
770
746
25
29
4
770
746
4
YX-D780
780
756
24
22
12
780
756
25
29
4
780
756
4
YX-D800
800
776
24
22
12
800
776
25
29
4
800
776
4
YX-D840
840
816
24
22
12
840
816
25
29
4
840
816
4
YX-D850
850
826
24
22
12
850
826
25
29
4
850
826
4
YX-D900
900
876
24
22
12
900
876
25
29
4
900
876
4

如需规格型号不在本目录中.请直接与本公司联系
  首  页   公司简介   新闻动态   产品展示   产品目录   荣誉证书   营销网络   联系我们
版权所有:上海海斐密封件有限公司
地址:中国.上海市.北京东路668号科技京城3楼C区322室
电话:021-53541136 021-53081569 021-63641478 传真:021-53081569
沪ICP备17044214号-1
