    星型O型组合密封圈AQ2沟槽尺寸与规格表

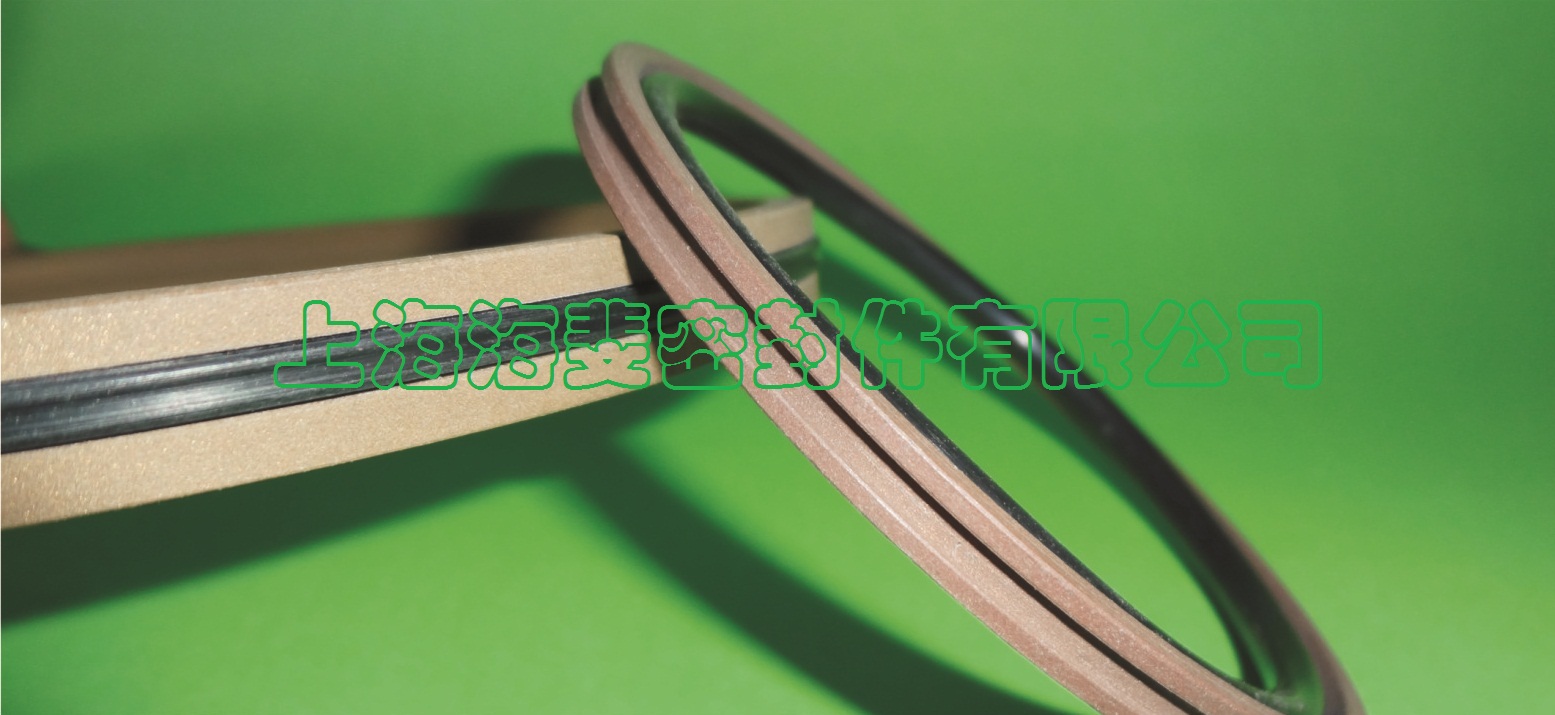

星型O型组合密封圈AQ2



一.性能与用途

    AQ2型活塞密封是一个由橡胶O型圈施

点击查看大图

予预紧力的PTFE密封环表面安装了有限接

触点的星型圈弹性体。该型号密封件保存

了聚四氟乙烯密封件的低摩擦、耐高压、

高速度特点,又有橡胶的密封特征。适用

于需要将两种介质分离(例如:液体/液

体或液体/气体)的场合或一些速度较快、压力高,且需保压的场合。推进用于活塞式蓄能

器、定位油缸和支承油缸等双作用活塞,可用于机床、压机、轧机、鞋机、蓄能器、稳定

器、重型悬挂油缸等。密封安装在ISO7425标准的沟槽中。

二.特点

◇在需要将两种介质分离(例如:液体/液体或液体/气体)的场合,密封效率高

◇集低摩擦与高弹性于一身,具有双重安全性

◇良好的动静密封性能

◇可允许较大的挤出间隙,视应用场合而订,故可降低加工费用

◇具有保压功能,油缸内泄漏小

◇沟槽设计简单,安装空间小。沟槽尺寸符合ISO7425/1,可与格来圈、斯特封等互换

◇由于可采用较多种类的材料,所以对工作条件的适应性强

◇滑动性能好、无爬行

三.标准材料
    密封环: 填充聚四氟乙烯(F-PTFE)
    O型圈: 丁腈橡胶(NBR)或氟橡胶(FKM)
    星型圈: 丁腈橡胶(NBR)或氟橡胶(FKM)
四.工况条件

速    度

压力范围

温度范围

介    质

2 m/s

0 ~ 40 Mpa

-30℃ ~ +200℃
(取决于O(星)型圈材料)

石油基液压油.难燃液压液.环保安全液压液(生物油).水和其它.取决于O(星)型圈材料

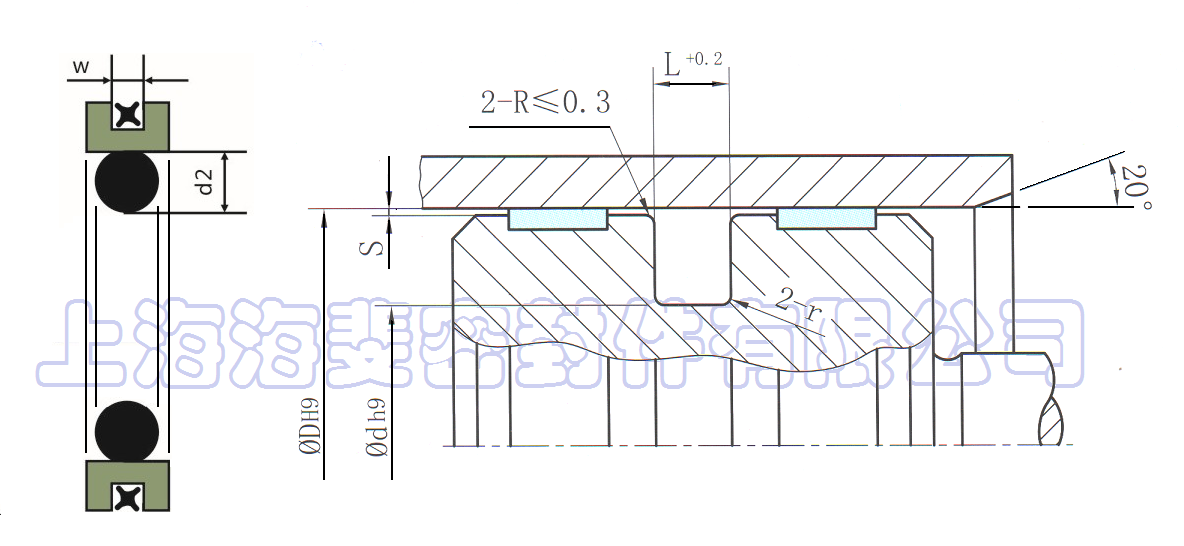

五.星型O型组合密封圈AQ2产品按装结构图及沟槽尺寸 (单位:mm)

点击查看大图

    星型O型组合密封圈AQ2安装尺寸

缸径D H9

沟槽
直径

沟槽
宽度

圆角

最大径向间隙S max

O型圈截面

星型圈截面

标准规格

重型

d h9

L+0.2

r

10 Mpa

20 Mpa

30 Mpa

d2

W

15-79.9

-

D-11.0

4.2

1

0.25

O.15

0.10

3.53

1.78

80-132.9

40-79.9

D-15.5

6.3

1.3

0.30

0.20

0.15

5.33

1.78

133-252.9

80-132.9

D-21.0

8.1

1.8

0.30

0.20

0.15

6.99

2.62

253-462.9

133-252.9

D-24.5

8.1

1.8

0.30

0.20

0.15

6.99

2.62

463-700

253-462.9

D-28.0

9.5

2.5

0.45

0.30

0.25

8.3

3.53

-

463-700

D-35.0

11.5

3

0.55

0.40

0.35

10

5.33

六.星型O型组合密封圈AQ2规格表 (单位:mm)
订货号
缸径
沟槽直径
沟槽宽度
D h9
d h9
L +0.2
AQ2-0160
16
5
4.2
AQ2-0180
18
7
4.2
AQ2-0200
20
9
4.2
AQ2-0250
25
14
4.2
AQ2-0280
28
17
4.2
AQ2-0300
30
19
4.2
AQ2-0350
35
24
4.2
AQ2-0400
40
29
4.2
AQ2-0450
45
34
4.2
AQ2-0500
50
39
4.2
AQ2-0500B
50
34.5
6.3
AQ2-0550
55
44
4.2
AQ2-0600
60
49
4.2
AQ2-0630
63
52
4.2
AQ2-0630B
63
47.5
6.3
AQ2-0650
65
54
4.2
AQ2-0700
70
59
4.2
AQ2-0700B
70
54.5
6.3
AQ2-0750
75
64
4.2
AQ2-0800
80
64.5
6.3
AQ2-0800B
80
59
8.1
AQ2-0850
85
69.5
6.3
AQ2-0850B
85
64
8.1
AQ2-0900
90
74
6.3
AQ2-0950
95
79.5
6.3
AQ2-1000
100
84.5
6.3
AQ2-1000B
100
79
8.1
AQ2-1050
105
89.5
6.3
AQ2-1100
110
94.5
6.3
AQ2-1150
115
99.5
6.3
AQ2-1200
120
104.5
6.3
AQ2-1250
125
109.5
6.3
AQ2-1250B
125
104
8.1
AQ2-1300
130
114.5
6.3
AQ2-1400
140
119
8.1
AQ2-1500
150
129
8.1
AQ2-1600
160
139
8.1
AQ2-1700
170
149
8.1
AQ2-1800
180
159
8.1
AQ2-1900
190
169
8.1
AQ2-2000
200
179
8.1
AQ2-2100
210
189
8.1
AQ2-2200
220
199
8.1
AQ2-2300
230
209
8.1
AQ2-2400
240
219
8.1
AQ2-2500
250
229
8.1
AQ2-2500B
250
225.5
8.1
AQ2-2800
280
252
9.5
AQ2-3000
300
272
9.5
AQ2-3100
310
282
9.5
AQ2-3200
320
272
9.5
AQ2-3500
350
322
9.5
AQ2-4000
400
372
9.5
AQ2-4200
420
392
9.5
AQ2-4500
450
422
9.5
AQ2-4800
480
445
11.5
AQ2-5000
500
465
11.5
AQ2-6000
600
565
11.5
AQ2-6500
650
615
11.5
AQ2-7000
700
665
11.5

如需规格型号不在本目录中.请直接与本公司联系
