    OSI型活塞(孔用)密封圈沟槽尺寸与规格表




OSI型活塞(孔用)密封圈



一.性能与用途

   OSI型密封件是在沟槽中作紧配合安装活塞专用

的一种唇形密封件

二.标准材料
   聚氨酯(TPU)(CPU) 三.工况条件

工作速度

压力范围

温度范围

工作介质

≤ 0.5m/s

≤ 40Mpa

-40℃ ~ +120℃

液压油、矿物油基。

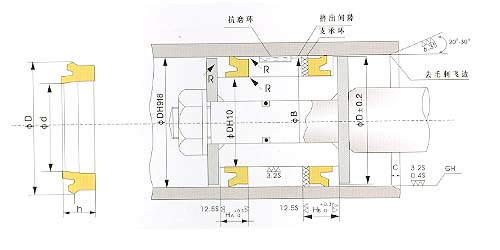

四.OSI型活塞(孔用)密封圈产品按装结构图 (单位:mm)

点击查看大图

   附:OSI型型配套挡圈结构图及使用说明`

挡圈结构图:

挡圈使用说明:

点击查看大图

使用密封圈时,一般不设挡圈。当工作

压力大于16MPa时,或因运动副有较大偏

心,间隙较大的情况下,在密封圈支承面

放置一个挡圈,以防止密封圈被挤入间隙

引起密封圈的早期破损。

当密封圈作静密封使用时,可不用挡圈。

挡圈材质:聚四氟乙烯、尼龙1010

五.OSI型活塞(孔用)密封圈规格表及沟槽尺寸 (单位:mm)
订货号
沟槽尺寸
型号
D
d
H
DH9/f8
dh10
D1
L
L1
C
T
OSI
28
20
5
28
20
27
5.7
8.7
2
3
OSI
33
25
5
33
25
32
5.7
8.7
2
3
OSI
35
27
5
35
27
34
5.7
8.7
2
3
OSI
35.5
27.5
5
35.5
27.5
34.5
5.7
8.7
2
3
OSI
35.5
28
5
35.5
28
34.5
5.7
8.7
2
3
OSI
40
30
6
40
30
39
7
10
2.5
3
OSI
41.5
31.5
5
41.5
31.5
40.5
7
10
2.5
3
OSI
45
35
6
45
35
44
7
10
2.5
3
OSI
45
35.5
6
45
35.5
44
7
10
2.5
3
OSI
50
40
6
50
40
49
7
10
2.5
3
OSI
55
45
6
55
45
54
7
10
2.5
3
OSI
56
45
7
56
45
55
8
11
2.5
3
OSI
56
46
6
56
46
55
7
10
2.5
3
OSI
60
50
6
60
50
59
7
10
2.5
3
OSI
63
53
6
63
53
62
7
10
2.5
3
OSI
65
55
6
65
55
64
7
10
2.5
3
OSI
66
56
6
66
56
65
7
10
2.5
3
OSI
70
60
6
70
60
69
7
10
2.5
3
OSI
71
60
7
71
60
70
8
11
2.5
3
OSI
71
61
6
71
61
70
7
10
2.5
3
OSI
73
63
6
73
63
72
7
10
2.5
3
OSI
75
65
6
75
65
74
7
10
2.5
3
OSI
77
67
6
77
67
76
7
10
2.5
3
OSI
80
70
6
80
70
79
7
10
2.5
3
OSI
80
71
6
80
71
79
7
10
2.5
3
OSI
85
75
6
85
75
84
7
10
2.5
3
OSI
90
80
90
80
89
7
10
2.5
3
OSI
100
85
9
100
85
98
10
13
4
3
OSI
105
90
9
105
90
104
10
13
4
3
OSI
110
95
9
110
95
108
10
13
4
3
OSI
112
98
8.5
112
98
110
9.8
12.8
4
3
OSI
115
100
9
115
100
113
10
13
4
3
OSI
120
105
9
120
105
118
10
13
4
3
OSI
120
106
8.5
120
106
118
9.5
12.5
4
3
OSI
125
112
9
125
112
123
10
13
4
3
OSI
130
115
9
130
115
128
10
13
4
3
OSI
140
125
9
140
125
138
10
13
4
3
OSI
150
135
9
150
135
148
10
13
4
3
OSI
150
136
8.5
150
136
148
9.5
12.5
4
3
OSI
155
140
9
155
140
153
10
13
4
3
OSI
160
145
9
160
145
158
10
13
4
3
OSI
170
155
9
170
155
168
10
14
4
4
OSI
175
160
9
175
160
173
10
14
4
4
OSI
180
165
9
180
165
178
10
14
4
4
OSI
190
175
9
190
175
188
10
14
4
4
OSI
200
180
12
200
180
198
13
17
5
4
OSI
210
190
12
210
190
208
13
17
5
4
OSI
220
200
12
220
200
218
13
17
5
4
OSI
224
204
12
224
204
222
13
17
5
4
OSI
225
205
12
225
205
223
13
17
5
4
OSI
230
210
12
230
210
228
13
17
5
4
OSI
240
220
12
240
220
238
13
17
5
4
OSI
250
230
12
250
230
248
13
17
5
4
OSI
260
240
12
260
240
258
13
17
5
4
OSI
270
250
12
270
250
268
13
17
5
4
OSI
280
255
16
280
255
268
17
21
6.5
4
OSI
290
265
16
290
265
288
17
21
6.5
4
OSI
300
275
16
300
275
298
17
21
6.5
4

如需规格型号不在本目录中.请直接与本公司联系
