    GJFR(R35)型夹布油封沟槽尺寸与规格表




GJFR(R35)型夹布油封



一.性能与用途
        R35夹布油封有一个用夹织物增强油封外缘肩部,它与弹性的密封唇紧密地制作成一体,
    并用抱紧弹簧给予密封唇部以预紧。夹布油封多运用在重型和冶金机械制造业,如有润滑条
    件的研磨机,冶金轧机或者大型齿轮箱传动轴轴头处。用于润滑油,润滑脂,水等介质的密
    封,密封效果好,拆装方便。
    ■夹布油封的典型的特点:
      1.由夹织物构成的油封外缘特别结实。
      2.密封唇唇部的径向接触压力持久。
      3.密封唇高度抗磨。
      4.当密封唇采取金属支撑的设计时,能承受更高的压力。
      5.在过压工况下,要求采用无接口的油封。
    ■应用范围:
      工作压力:≤0.05MPA
      工作温度:-40℃~+200℃ (取决于材料)
      往复速度:≤25m/s
    ■介质:
      通用于矿物油类,润滑油,润滑脂,水等。
二.常用材料
    丁腈橡胶(NBR){ -40℃至+120℃ }
    丁腈夹布橡胶(NBR){ -40℃至+120℃ }
    氟橡胶(FKM.VITON){ -20℃至+200℃ }
    氟橡胶夹布橡胶(FKM.VITON){ -20℃至+200℃ }
三.GJFR(R35)型夹布油封产品结构图及沟槽图

点击查看大图

点击查看大图

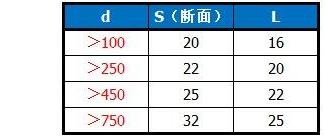

    ■新设计的推荐值:


    ■装配:
    对于R35夹织物油封,腔体必须是轴向的,以保证油封较小的偏斜。
    为了密封功能可靠,R35夹织物油封的实际轴向宽度大于名义尺寸的。R35夹织物油封必须。
    轴向压缩到“L”。开式腔体须带有盖板和螺钉盖住。适当的压缩变形对于R35使用是必要的。
    盖板和拧紧螺丝都要适当地设计。

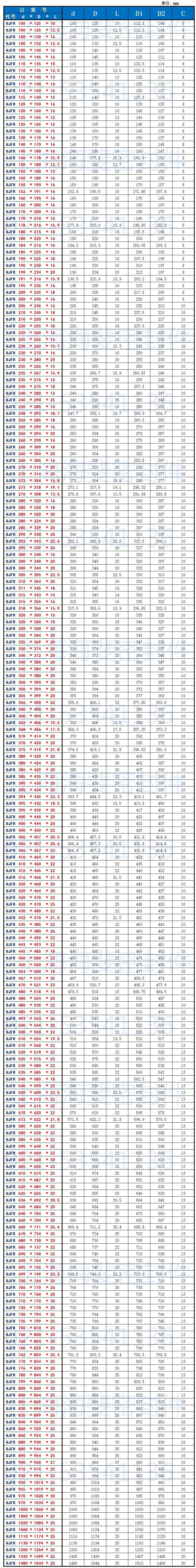

四.GJFR(R35)型夹布油封详细规格表

如需规格型号不在本目录中.请直接与本公司联系
