    端面外向泛塞密封DVL(DOL)型沟槽尺寸与规格表




端面外向泛塞密封DVL(DOL)



一.产品分类

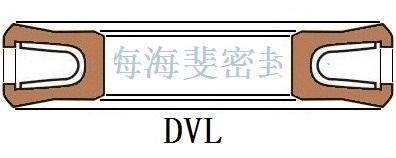

(一)端面外向泛塞密封DVL

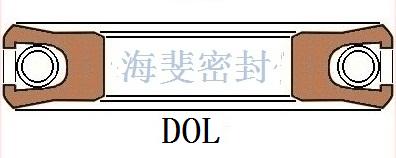

(二) 端面外向泛塞密封DOL



U形PTFE密封圈 + V形不锈钢弹簧



U形PTFE密封圈 + O形不锈钢弹簧







点击查看大图



点击查看大图

二.标准材料与弹簧的形状



标准材料:

填充聚四氟乙烯(F-PTFE) + 特殊不锈钢弹簧



弹簧形状:

三.性能与用途
    端面外向泛塞密封DVL(DOL)由一个内向U形的PTFE密封圈内装特殊V形不锈钢弹簧的端面外向
    静密封件。这种密封件适用于单向作用,高压,静态密封。它用于在压力处于外部的工况。
    被广泛应用于各种静态密封和慢速动密封场合,对于较轻的气体、制冷剂和真空有较好的
    密封作用,也可用在表面光洁度不太理想的场合。
四.特点



◇在气体和流体用途中密封性能好



◇初始密封力大,防泄漏性好



◇可用于很大尺寸且不需要安装工具



◇能承受急剧的温度变化



◇在不理想表面的密封能力好



◇储存期无限

五.工况条件



速    度: 15 m/s



压力范围: 0 ~ 45 Mpa



温度范围: -55℃ ~ +260℃



介    质: 所有液体、化学制品和气体

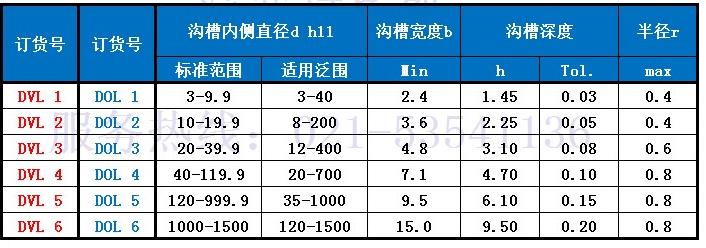

六.端面外向泛塞密封产品按装结构图及沟槽尺寸 (单位:mm)



点击查看大图

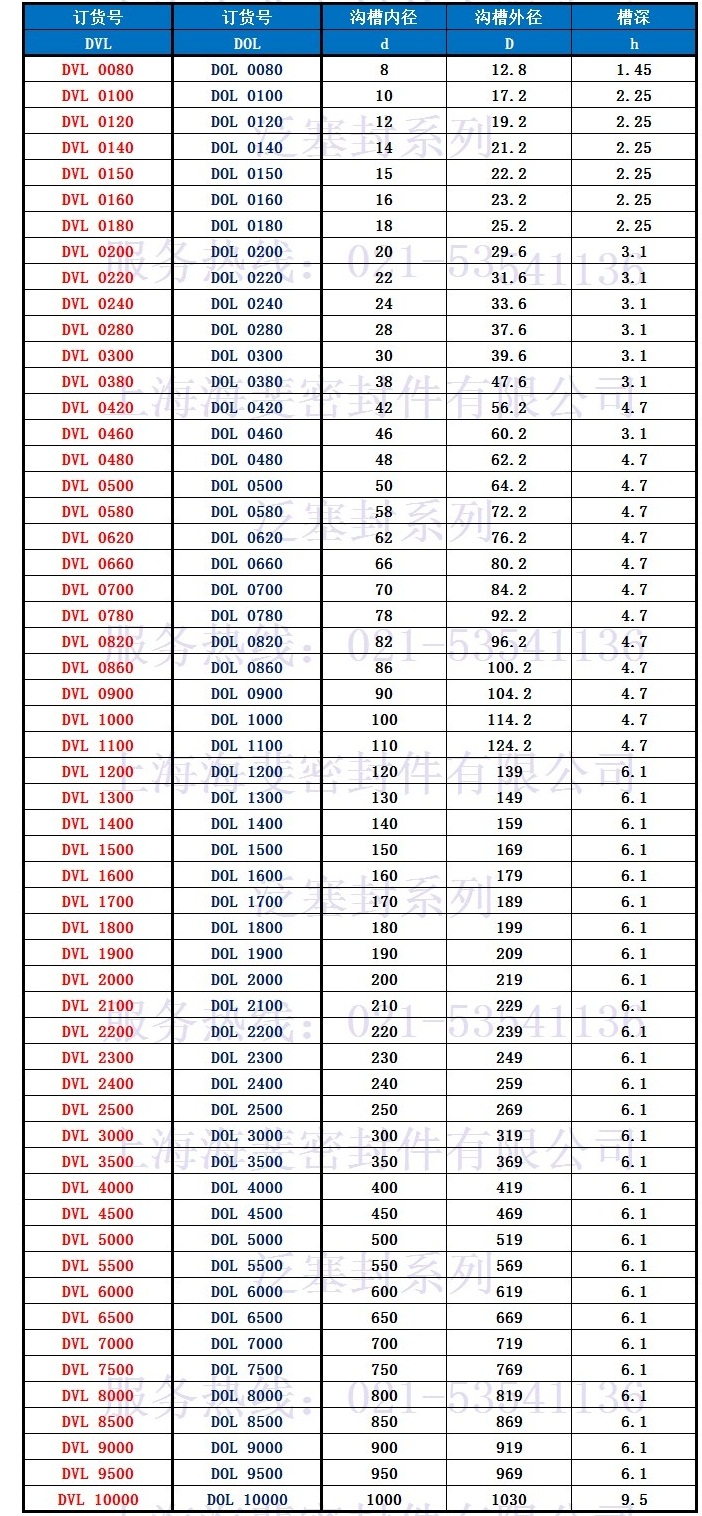

七.端面外向泛塞密封规格表 (单位:mm)

如需规格型号不在本目录中.请直接与本公司联系
